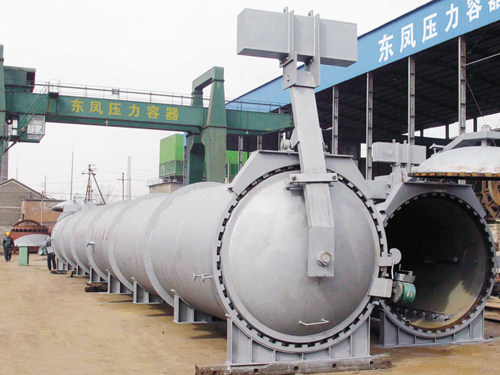

熱壓罐成型是指將單層預浸料按預定方向鋪疊成的復合材料坯料,放在熱壓罐內,在定溫度和壓力下完成固化過程的工藝方法。熱壓罐是一種能承受和調控定溫度、壓力范圍的專用
壓力容器。
熱壓罐的工作原理
1、罐體：由罐體、罐門機構、高溫電機、風道板隔熱層等形成一個耐高壓、高溫的罐體。
2、安全聯鎖裝置：由壓力自動聯鎖、手動聯鎖、超高壓報警裝置組成。
3、快開門裝置：手動電動兩用快開門設計，停電時能正常開啟關閉罐門。
4、密封裝置：罐門采用硅膠充氣式密封，耐高壓400°。不磨損。
5、壓力系統：由壓縮機、儲氣罐、壓力控制閥、管路、壓力變送器和壓力表等組成壓力傳送與控制系統。
6、加熱系統：不銹鋼電熱管、高溫風機、風道板、隔熱層、溫控系統組成，加熱功率滿足腔體。
7、溫度循環系統：由循環風機、導風板、導流罩組成，加速熱流傳導和循環，形成均勻溫度場。
8、真空系統：由真空泵、管路、真空表和真空閥組成，給封裝的復合材料預制件提供真空條件。
9、熱壓罐自動控制系統：采用西門子PLC控制系統，實現對壓力、溫度、冷卻等工藝參數的全程高精度控制與實時記錄。
熱壓罐工藝是指將預浸料按鋪層要求鋪放于模具上，并密封在真空袋中后放入熱壓罐中，經過熱壓罐設備加溫、加壓，完成材料固化反應，使預浸料坯件成為所需形狀，并滿足質量要求構件的工藝方法。
